（一）直齒圓錐齒輪各部分名稱和尺寸計算

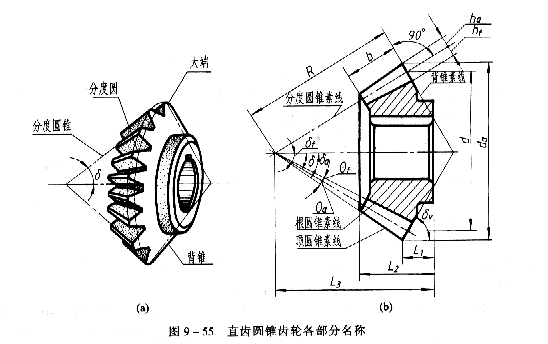

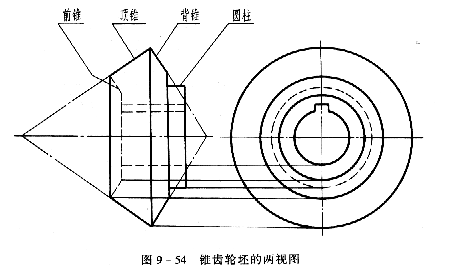

直齒圓錐齒輪通常用于交角90度的兩軸之間的傳動。圖9-54為錐齒輪呸兩視圖，其主體結構由頂錐、前錐、背錐等組成。刀具順著頂錐面切出直的輪齒后，即成直齒圓錐齒輪。直齒圓錐齒輪各部分名稱如圖9-55所示。

由于輪齒分布在圓錐面上，因而其齒形從大端到小端是逐漸收縮的，齒厚和齒高均沿著圓錐素線方向逐漸變化，故模數和直徑也隨之變化。為便于設計和制造，規定一大端為準，齒頂高h、齒根高h、分度圓直徑d，齒頂圓直徑d及齒根圓直徑d（圖中未標注）均在大端度量；并取大端的模數為標準模數（GB/T12368-1990），以它作為計算圓錐齒輪各部分尺寸的基本參數。大端背錐素線與分度圓素線垂直。圓錐齒輪軸線與分度圓錐素線間夾角稱為分度圓錐角，它是圓錐齒輪的又一基本參數。圓錐齒輪各部分名稱及尺寸關系見表9-14。

（二）、圓錐齒輪的畫法

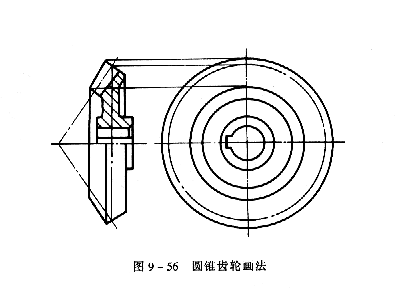

1、單個圓錐齒輪的畫法

（1）在投影為非圓的視圖中，畫法與圓柱齒輪類似。即常采用剖視，其輪按不剖處理，用粗實線畫出齒頂線和齒根線，用細點畫線畫出分度線。

（2）在投影為圓的視圖中，輪齒部分只需用粗實線畫出大端和小端的齒頂圓；用細點畫線畫出的打大端的分度圓；齒根圓不畫。投影為圓的視圖一般也可用僅表達鍵槽軸孔的局部視圖取代。

機械制圖教程：齒輪的畫法

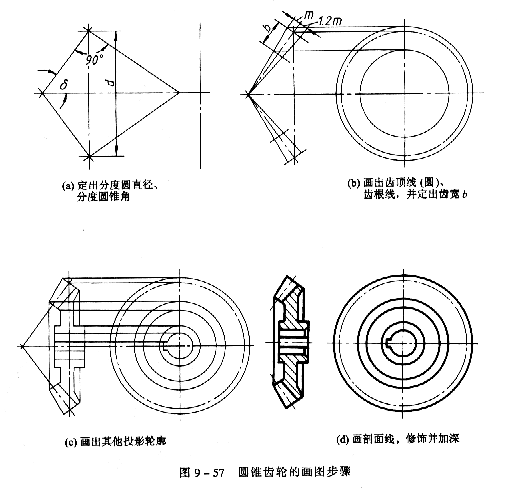

單個圓錐齒輪的畫圖步驟如圖9-57所示。

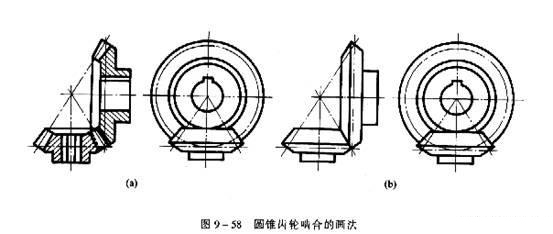

2、圓錐齒輪齒合的畫法（圖9-58）

一對安裝準確的標準圓錐齒輪齒合時，它們的分度圓錐應相切（分度圓錐與節圓錐重合，分度圓與節重圓重合）其齒合區的畫法，與圓柱齒輪類似：

（1）在剖視圖中，將一齒輪的齒頂線畫成粗實線，另一齒輪的齒頂線畫成虛線或省略。

（2）在外形視圖中，一齒輪的節線與另一齒輪的節圓相切。

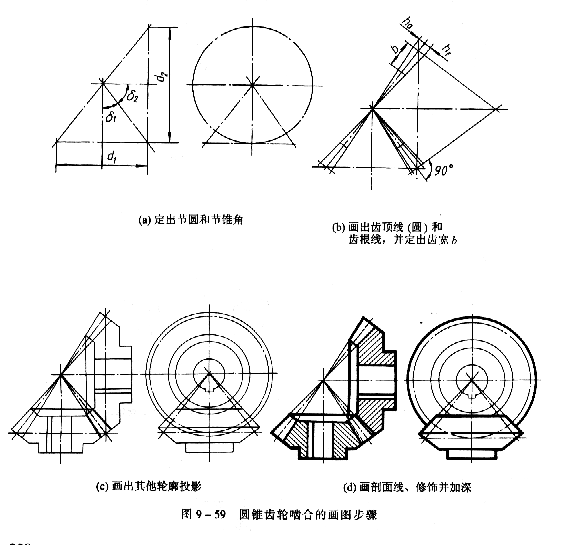

嚙合畫法的作圖步驟如圖9-59所示。
