帶輪設計

帶輪設計

1)簡化設計：根據齒輪傳動的傳動功率、輸入轉速、傳動比等條件，確定中心距、模數等主要參數。如果中心距、模數已知，可跳過這一步。2)幾何設計計算：設計和計算齒輪的基本參數，并進行幾何尺寸計算。3)強度校核：在基本參數確定后，進行精確的齒面接觸強度和齒根彎曲強度校核。4)如果校核不滿足強度要求，可以返回。

帶輪材料

帶輪材料

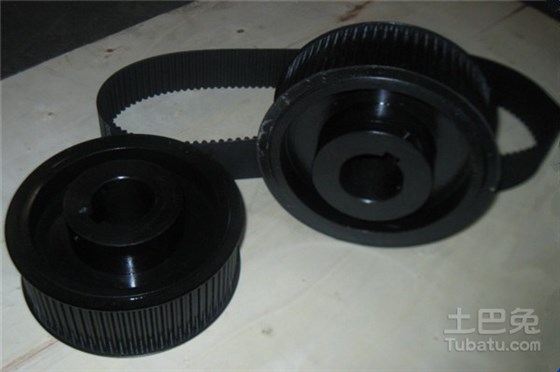

帶輪通常由三部分組成，分別是輪緣、輪輻、輪轂。輪緣負責帶輪的正常運作。輪轂是負責帶輪與軸連接的部分。同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。

帶輪加工

帶輪加工

加工時都是根據圖紙來完成相應的加工工作的。1、根據圖紙的要求先大致的將車輪帶的外形加工出來，主要要注意的是它的厚度以及最大外景和內孔。2、根據齒槽加工所需要的齒槽的型號來對齒槽進行切割和編程，使齒槽加工成型。3、對于內孔槽是要使用插床或者是線切割來完成的，依照這些完成對內孔槽的加工工作。4、如果說你所加工的同步帶輪是有輪緣的話，那么只需要在最后一步把輪緣焊接上去就可以完成整個加工過程了。

帶輪尺寸

帶輪尺寸

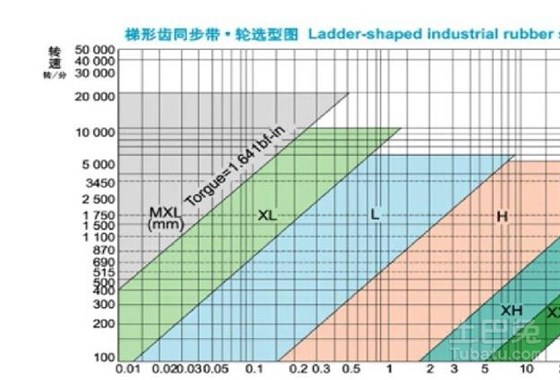

HTD8M型同步帶輪規格型號尺寸表：節距=8.0、外徑公差表、標準皮帶寬度、20.0mm、25.0mm、30.0mm、40mm、50mm、60MM、70mm、85mm。

帶輪價格

帶輪價格

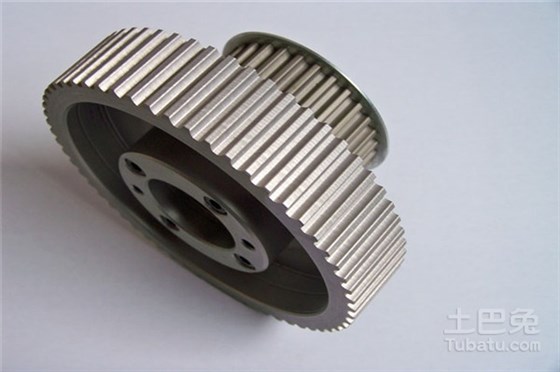

5m80齒同步帶輪同步輪鋁合金5M80帶輪,帶寬20mm同步皮帶輪，全部標準件，主要材質是鋁，內孔是12毫米，齒寬21毫米，帶寬20毫米，總厚度為38毫米。廣泛應用于機械傳動和五金的場合，它的市場銷售價格是55.8元。
