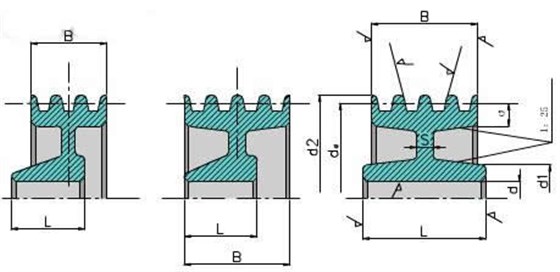

帶輪由三部分組成：輪緣（用以安裝傳動帶）；輪轂（用以安裝在軸上）；輪輻或腹板（聯接輪緣與輪轂）。輪緣結構尺寸按表11.2帶輪溝槽尺寸取定。V帶帶輪按輪輻結構不同劃分為實心、腹板、孔板和橢圓輪輻四種結構型式：
a b
c
當帶輪直徑dd<(2.5-3)d 時（d為軸徑），可采用實心式（圖a）。 當dd<300 mm時，若d2-d1<100 mm，采用腹板式（圖b）；若d2-d1>100 mm,采用孔板式（圖c）。

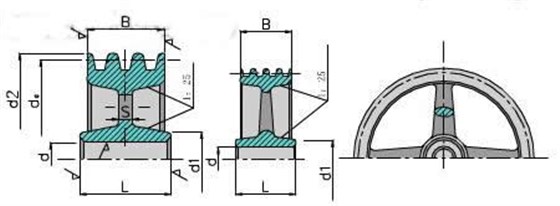

當dd>300 mm時，應采用橢圓輪輻式（圖d）。圖中列有經驗公式可供帶輪結構設計時參考。各種型號V帶輪的輪緣寬B、輪轂孔徑d和輪轂長L的尺寸，可查閱GB10412-89。
2同步帶傳動的張緊裝置

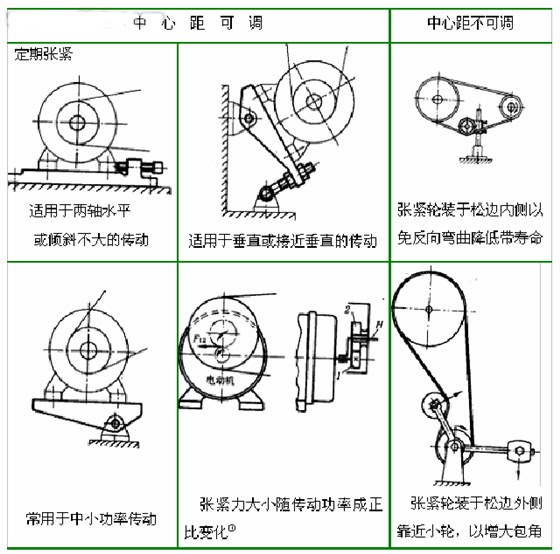

帶傳動不僅安裝時必須把帶張緊在帶輪上，而且當帶工作一段時間之后，因永久伸長而松馳時，還應將帶重新張緊。張緊裝置分定期張緊和自動張緊兩類，見表A。
