說起三角帶相信很多外行都弄不明白A,B,C型，代表的是什么，它們到底存在什么樣區別。下面咱們就詳細的學習一下三角帶知識。

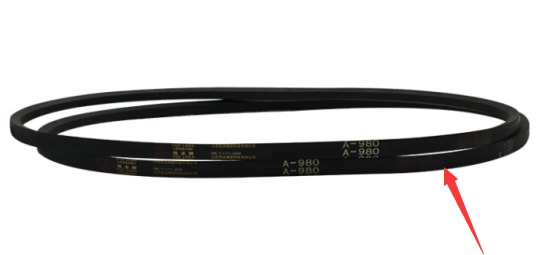

1、三角帶的規格型號

三角帶的規格是由背寬與高（厚度）的尺寸來劃分的，會根據不同的背寬與高（厚度）的尺寸，國家標準規定了三角帶的O 、A、B、C、D、E等多種型號，每種型號的三角帶的節寬、頂寬、高度都是不相同的，所以皮帶輪也就必須根據三角帶的形狀制作出各種槽型；這些不同的槽型就決定了皮帶輪的O型皮帶輪 、A型皮帶輪、B型皮帶輪、C型皮帶輪、D型皮帶輪、E型皮帶輪等多種型號。

2、三角帶尺寸

A型三角帶的斷面尺寸是：頂端寬度13MM、厚度為8MM；

B型三角帶的斷面尺寸是：頂端寬度17MM，厚度為10.5MM；

C型三角帶的斷面尺寸是：頂端寬度22MM，厚度為13.5MM；

D型三角帶的斷面尺寸是：頂端寬度21.5MM，厚度為19MM；

E型三角帶的斷面尺寸是：頂端寬度38MM，厚度為25.5M。

3、三角帶計算長度

一般計算三角帶長度精確度不高，大多三角帶傳動設備都有皮帶長度調整空間。

三角皮帶的長度計算原理是三角帶長度為與大輪相貼的部分+與小輪相貼的部分+懸空長度。

更精確一點的計算公式有：

（1）L=π(R+r)+2a+(R-r)^2/a

（2）L=π(R+r)+2a+(R-r)^2/4a

其中L為皮帶長度，R與r分別為兩皮帶輪半徑,a為兩皮帶輪中心距離。
