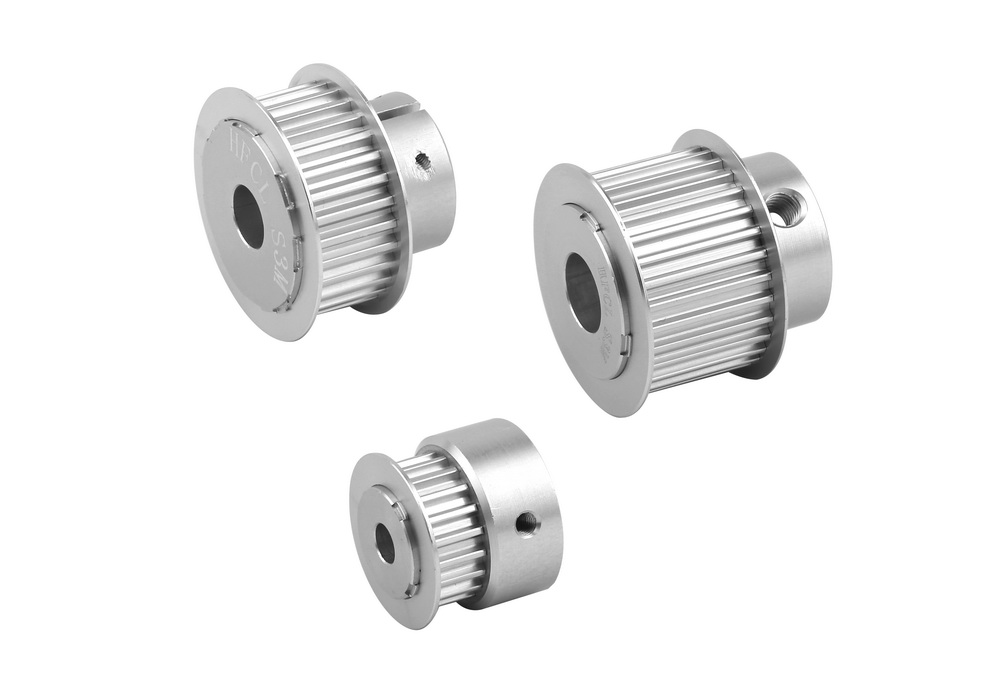

同步帶輪是一種新型齒輪，可與同步帶進行嚙合，是同步帶輪的一部分，是一種嚙合傳動。同步帶輪通常由鋼、鋁合金、鑄鐵和黃銅制成。同步帶輪內孔可設置為圓孔，孔D型和錐度孔等各種類型，表面氧化特性，也經過黑色、鍍鋅、鍍鋅、高頻淬火過程，同步帶輪本身較好防銹處理。

同步帶輪基本參數

模數：同步帶輪齒距P除以圓周率π所求的的商，即P÷π。

齒頂圓：即通過同步帶輪齒頂部的圓周。

齒根圓：即通過同步帶輪齒根部的圓周。

分度圓：指是同步帶輪的齒輪上面具有標準模數的標準齒形角所構成的圓。

齒厚：在同一端平面上，一個齒的兩側端面上齒廓之間所存在的分度圓弧長。

齒槽寬：在同一端平面上，一個齒槽的兩側端面上齒廓之間所存在的分度圓弧長。

齒距：指兩個相鄰而且同側端面之間所存在的分度圓弧長。

齒寬：指齒輪的有齒部位沿著分度圓的圓柱面直母線方向鎖量取的寬度。

頂隙：指齒輪的齒根處的高度應該大于齒頂?shù)母叨?，也就是?yīng)該留有一定的間隙。

齒頂高：指同步帶輪的齒頂圓和分度圓之間的徑向距離。

齒根高：指同步帶輪的齒根圓和分度圓之間的徑向距離。

齒高：指齒頂圓和齒根圓之間的徑向距離。
