一、插齒刀的工作原理

插入齒的主要運動是插入齒刀的上下往復運動。由切割邊緣的上下往復運動形成的齒輪稱為叉升齒輪。刀具和鋼坯的相對滾動形成一個循環進給運動，相當于叉車齒輪和切割齒輪之間的嚙合運動。

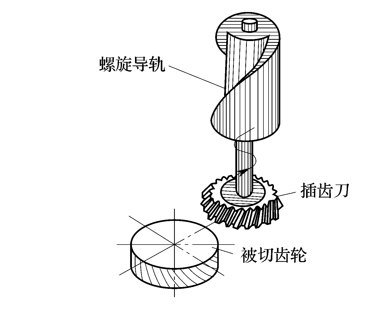

在加工斜齒輪時，插齒刀的鏟齒輪是螺旋角相同、旋轉方向相反的斜齒輪。在插齒機中，當插齒刀上下移動時，機床的螺旋導軌使插齒刀形成附加的螺旋運動。

二、插齒刀的使用

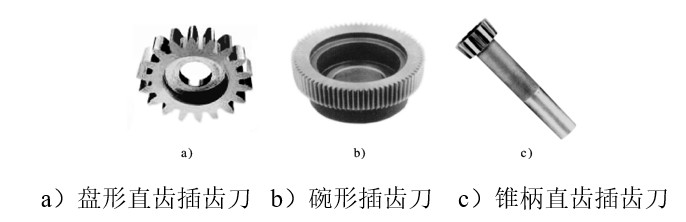

1．插齒刀的類型

主要研究結果如下：(1)圓盤插齒機適用于普通直徑外齒輪和大直齒內齒輪的加工。

（2）碗形直齒成型機適用于加工塔架和雙齒輪。

（3）錐柄直齒輪插齒刀適用于加工直內齒輪。

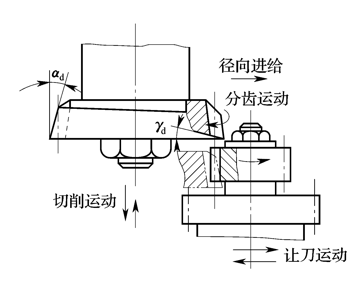

2．插齒刀的安裝

插齒刀安裝要求是：

裝夾可靠。

襯墊有盡可能多的直徑和厚度。

兩面平行，與插齒刀保持良好接觸。

安裝時，必須糾正前徑與外徑之間的跳躍，跳躍一般不大于0.02mm。
